借助 UML Model 深入 AUTOSAR BSW

背景

这是 AUTOSAR 学习系列番外的番外篇。在上一篇的结尾有提到过可以用 EA 看官方模型，仔细查看后发现，官方模型是不可多得的学习材料，值得再深入讲讲。

相比晦涩的 SWS 文本规范，图形能帮我们在脑海中瞬间建立直观骨架。本文梳理如何利用官方 UML Model 建立 AUTOSAR BSW 的整体认知。

什么是 AUTOSAR BSW UML Model

AUTOSAR 官方在发布 CP 规范包时，除了 PDF 规范外，还会随附一份 UML 模型（通常是 MOD 类文档，如 AUTOSAR_MOD_BSWUMLModel.zip）。它本质上是所有 BSW SWS 规范中架构图、时序图与类图的「设计母版」：

静态结构：完整定义了各 BSW 模块的组件关系、对外提供/引用的接口、API 签名与数据类型
动态行为：包含典型场景下的跨模块交互时序图与核心模块的状态机
可追溯性：在 EA 中所有元素均有关联关系，支持双向跳转与依赖反查，要比翻阅 PDF 高效

准备工作

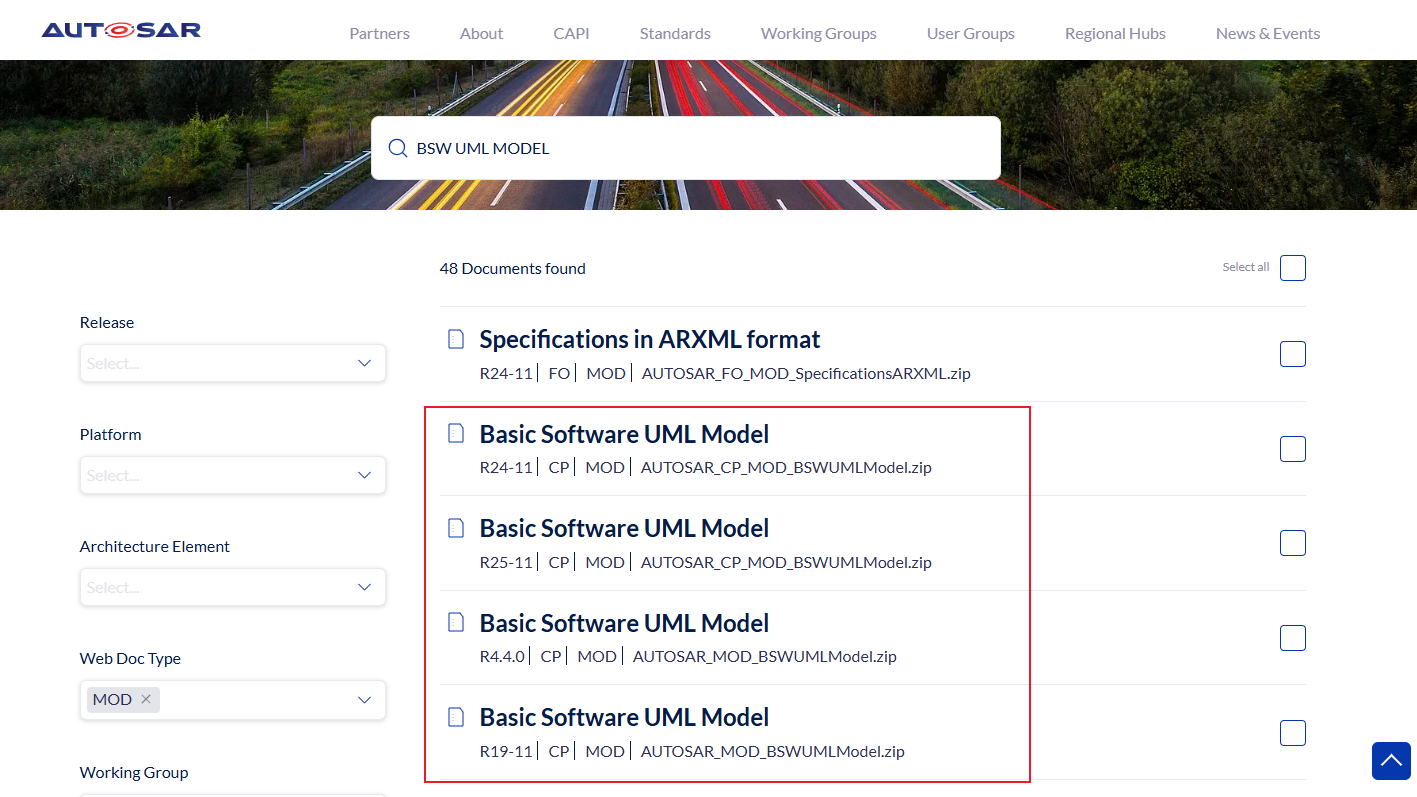

获取官方模型：访问 Search AUTOSAR，搜索 BSW UML Model，在 Doc Type 中筛选 MOD 下载。

安装查看工具：解压后找到 .eap 并使用 Enterprise Architect 打开¹。

建立学习副本：保留一份未修改的原始副本。若需要在模型中添加标注或自定义视图，建议新建独立的根包（如 Learning_Sandbox），不要直接更改官方包结构。

模型目录

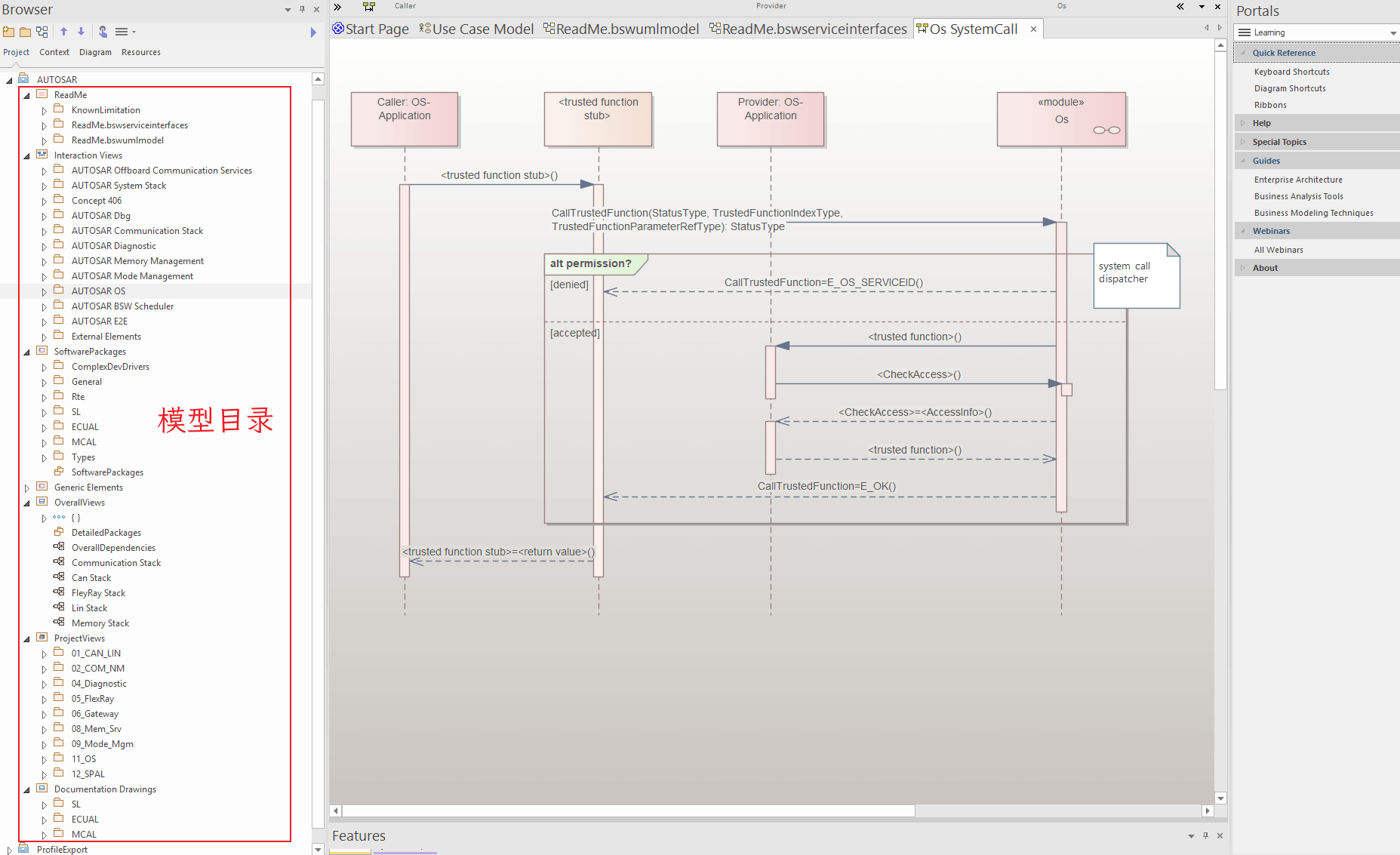

autosar-bswproject

模型工程树内容庞大，不必逐个展开阅读，重点聚焦以下 4 个核心入口：

mindmap
  root((BSW UML Model))
    OverallViews["Overall Views<br/>宏观全景"]
    InteractionViews["Interaction Views<br/>跨模块动态交互"]
    SoftwarePackages["Software Packages<br/>模块静态定义与 API"]
    DocumentationDrawings["Documentation Drawings<br/>核心状态机与辅助图"]

Overall Views

这里通常放 AUTOSAR 分层架构、BSW 模块分布和模块之间的宏观依赖。

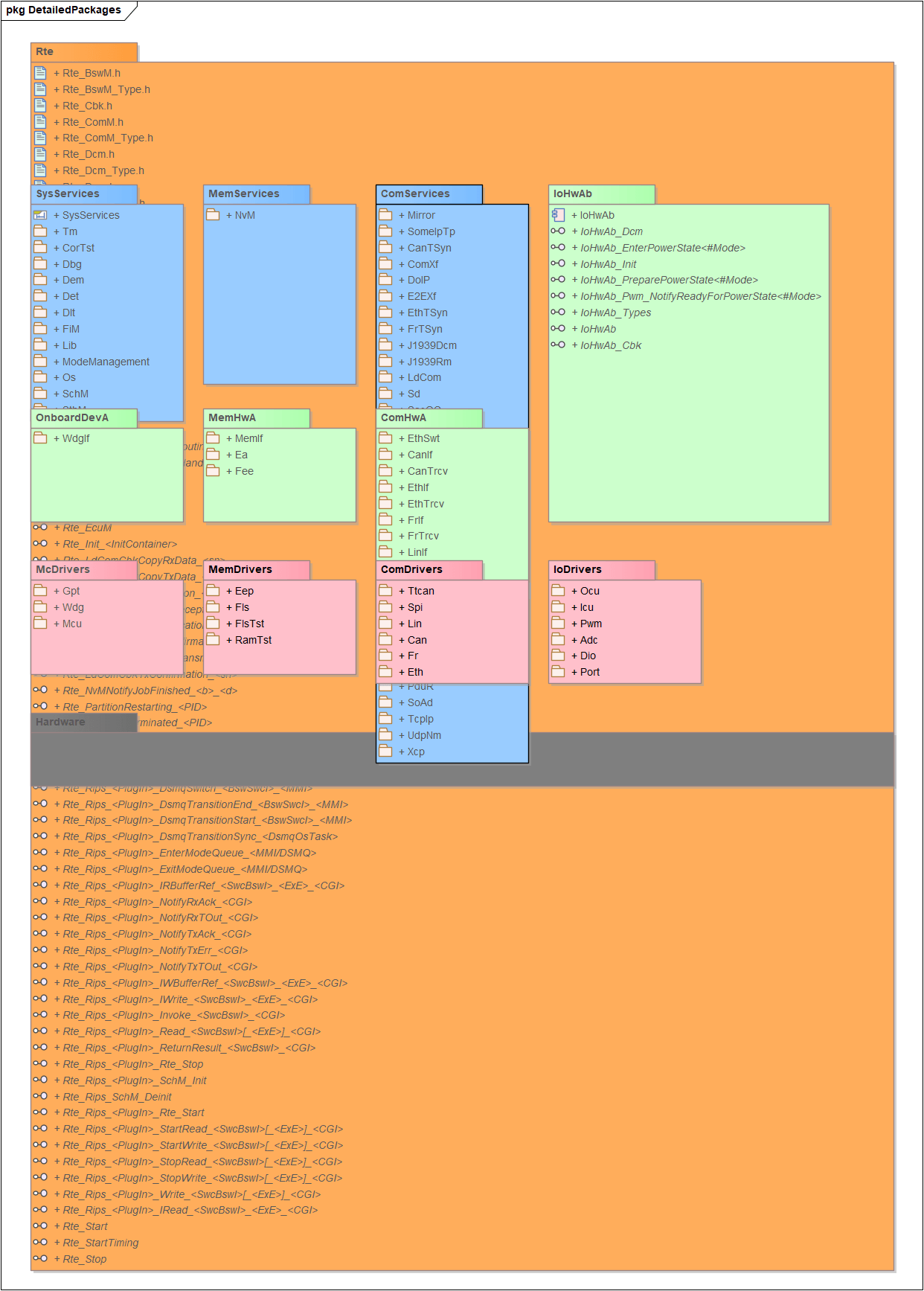

autosar-packages

autosar-dependencies

Interaction Views

这里主要是跨模块的时序图。

官方建模指南规定，Interaction Views 用于放置不同模块之间的交互时序图，并按软件栈组织；这些时序图用于表现 BSW 模块之间的典型用例，并被纳入对应 SWS。

当你想理解“一帧报文如何收发”、“一次诊断请求如何响应”、“一次 NvM 数据如何异步读写”时，应优在这里找找：

典型时序：主控调用链路与模块流转
调用性质：区分同步轮询、同步阻塞与异步回调
异常流向：如超时、校验失败、Bus-off 等异常分支的触发与通知机制

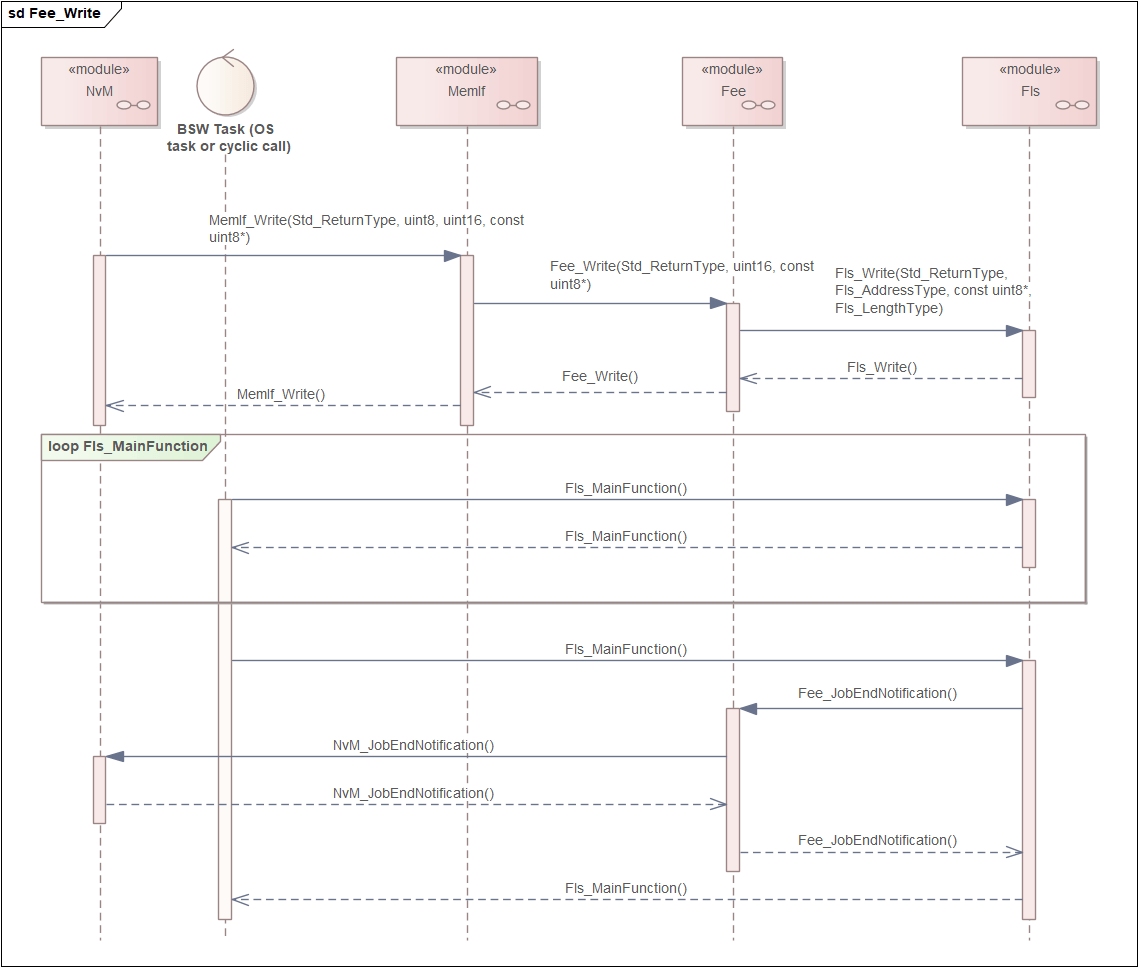

比如，下面是模拟 EEPROM（Fee_Write）的写时序图，描述的是 NvM 发起一次写请求，经过 MemIf → Fee² → Fls，最终把数据写入 Flash，并通过 JobEndNotification 逐层通知完成。

autosar-feewrite

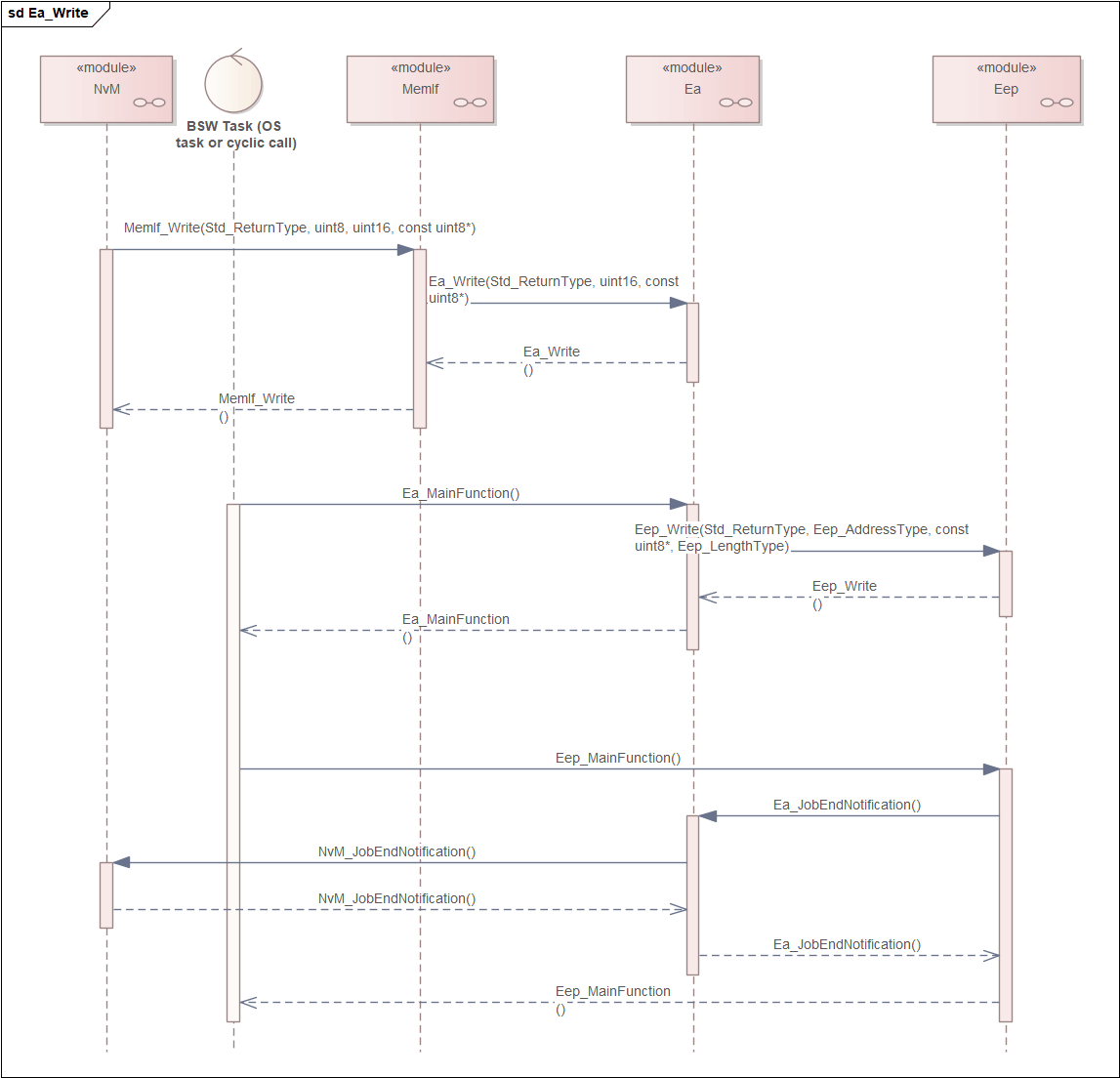

对应的，这是真实 EEPROM（Ea_Write）的写时序图：

autosar-eawrite

对比两张时序图会发现，Fee 的复杂度要高于 Ea：

Ea 更像一个转发模块：EEPROM 物理特性支持字节级随机读写与原地覆盖。因此 Ea 只需做 32 位逻辑地址到物理偏移的线性映射，将 NvM 的请求打包转发给底层的 Eep 驱动，调用链很平直
Fee 是一个真正的内部状态机模块：Flash 物理特性决定其不能原地覆盖，必须“先按扇区擦除、再按页写入”，且擦写寿命有限。为了在只支持块擦除的 Flash 上“模拟”出 EEPROM 的随机读写能力，Fee 内部必须依赖复杂的状态机驱动，包括动态映射、扇区轮转、垃圾回收和掉电安全

尽管下层机制差异很大，但对于上层的 NvM 来说，通过 MemIf 调用的却是完全相同的 MemIf_Write 接口与异步 Job 模型。NvM 既不需要关心当前操作的是 Flash 还是 EEPROM，更无需理会底层是在做垃圾回收还是在做直接的物理覆写。

Software Packages

当需要落地到代码或查阅具体 API 时，从 Software Packages 进入对应模块包：

模块组件：对外提供的 Required/Provided 接口
API 列表：函数名称、入参、出参及返回值类型
Callback 规范：下层向上层通知的统一回调规范
Header File Diagrams：模块间头文件的包含关系，帮助理清编译依赖

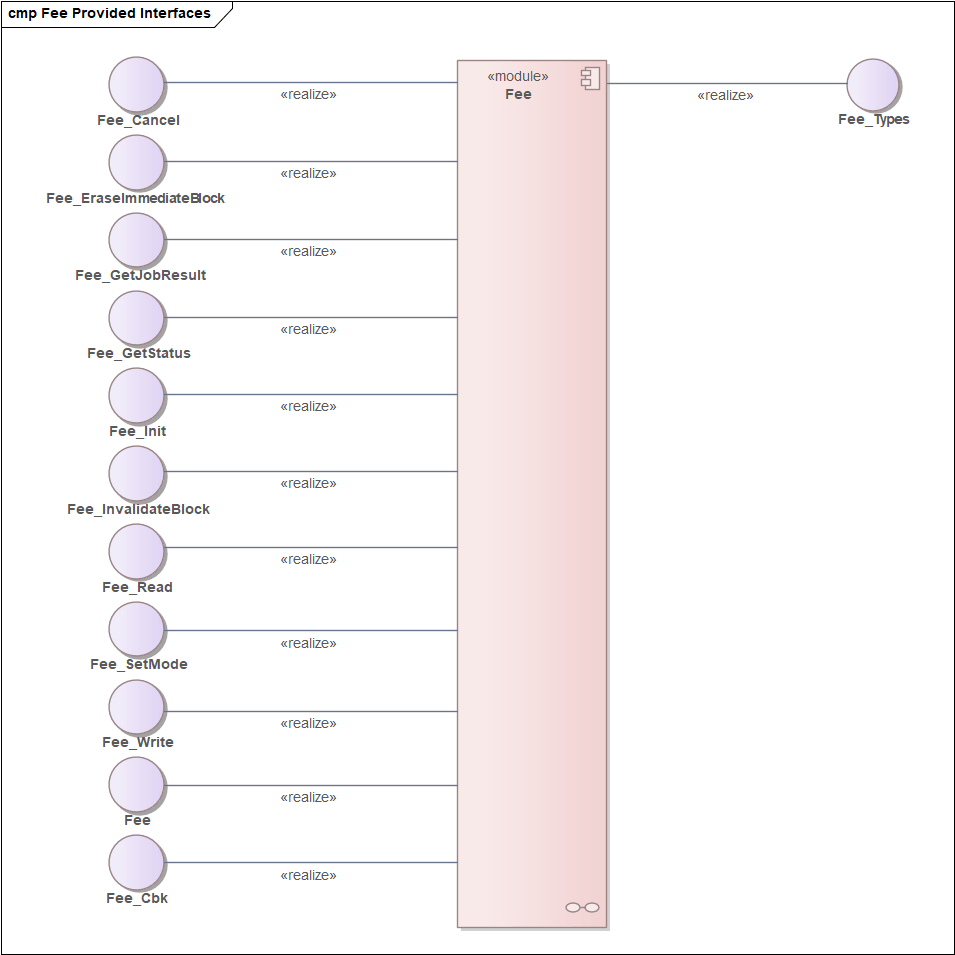

比如下图是 Fee 模块的提供的接口图，路径位于 AUTOSAR.SoftwarePackages.ECUAL.MemHwA.Fee.Fee Provided Interfaces：

autosar-feepif

Documentation Drawings

这里放的是状态机和活动图，主要是网络管理与通信控制模块相关的。这些模块往往不是简单的数据转发，状态和模式是理解行为的核心。

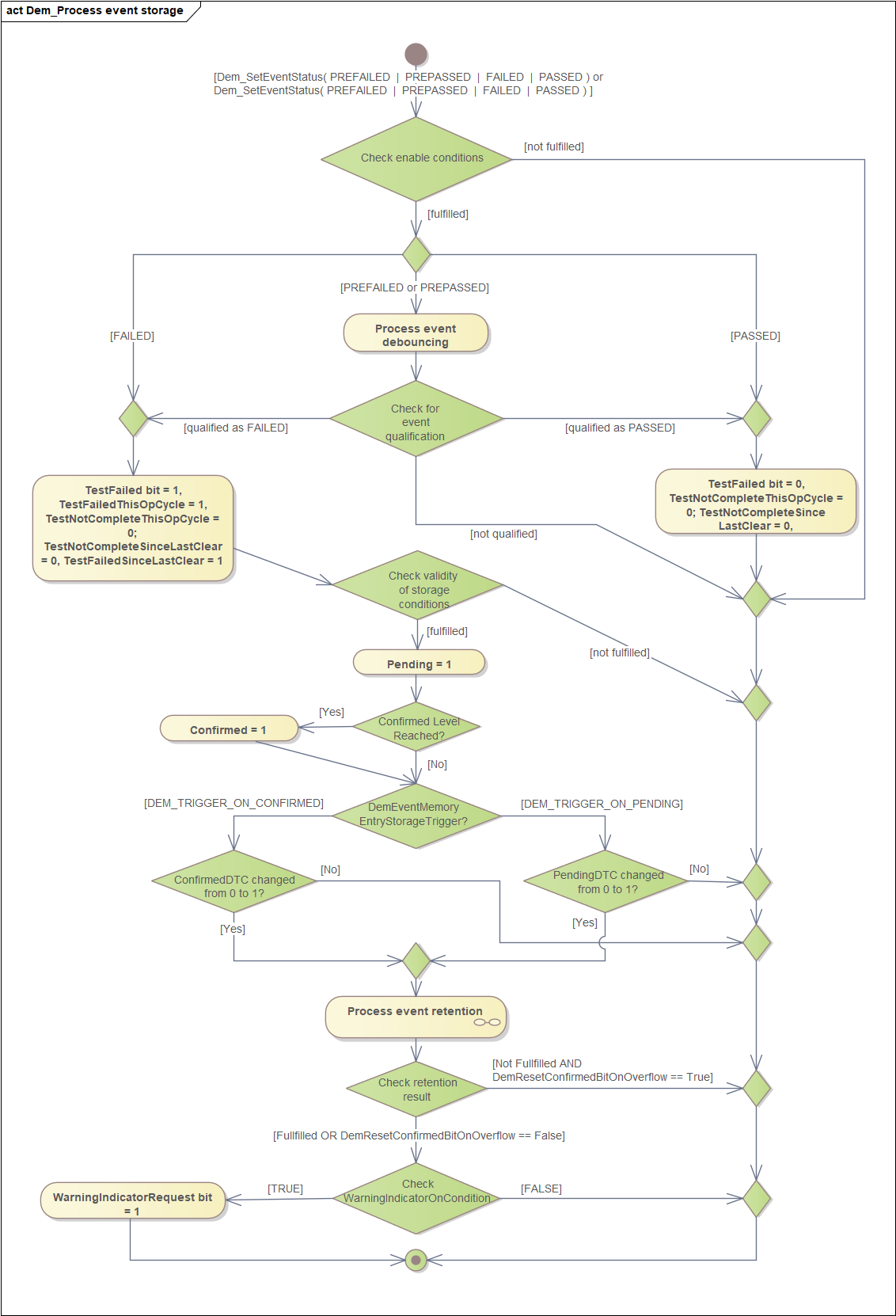

比如下图是 DEM 模块处理故障的活动图，可以帮助我们更好理解 Event 从“检测到故障”到“生成 DTC 并存储”的核心流程：

autosar-demeventstorage

学习流程

同阅读 PDF 一样，不建议无目的地漫游模型，还是要以具体的工程问题为切入点：

一帧 CAN 报文从应用发出到硬件发送经历了什么？
CAN 报文接收后如何解析并通知到 RTE/SWC？
发生 Bus-off 后，CanSM 与 CanIf 如何协调恢复？
NvM 读取 Block 时底层的异步任务是如何轮询完成的？
ComM 如何协同各个通道的通信模式？

推荐参考如下路径展开学习：

flowchart TD
    Q["🎯 工程问题驱动"] --> A["<b>1. Overall Views</b><br/>定位涉及模块与分层拓扑"]
    A --> B["<b>2. Interaction Views</b><br/>阅读时序图，理清动静态交互主线"]
    B --> C["<b>3. Software Packages</b><br/>查阅关键 API、Callback 与参数类型"]
    C --> D["<b>4. 对应模块 SWS</b><br/>核对详细时序要求、返回值与配置项约束"]
    D --> E["<b>5. 工具配置与代码生成</b><br/>结合 DaVinci / EB Tresos 及生成的代码验证"]

总结

AUTOSAR BSW UML Model 最大的价值，倒不在于具体画了多少张图，而是把散落在几十个 SWS 规范里的模块、接口、数据类型和状态机，串成了一张能随时点击、跳转和导航的全局地图。比起直接硬啃大段的英文规范，先看图理顺逻辑确实要友好得多。

另外，如果你平时工作里也用 EA 做软件设计和架构，官方这份工程也是现成的参考样本³。

Enterprise Architect 首次打开会提示 Project Transfer 并创建一个新的 .qea 文件 ↩︎
Flash EEPROM Emulation ↩︎
本人还是习惯 Diagrams as Code，比如 Mermaid 或 PlantUML ↩︎
