前言
算来入住已经有一段时间了，但我们家的全屋网络也是最近才稳定下来，这里面主要是为了配合全屋智能，断断续续折腾了有一段时间，小有收获。打算起个系列，写写装修相关的一些东西，一方面是记录我和我老婆这一年来在装修事上付出的精力，另一方面当然也希望给在装修路上的小伙伴们一些参考。
我们动工于去年 5 月份，到 11 月左右硬装大体结束，后面晾了两个月，然后在今年春节前一周搬进去的。空的时间实话说有点短，虽说全屋用的爱格板，同时也请了甲醛检测出了报告，但有条件还是多空一空、散散味。到现在，家里的柜子一打开还是冷不丁袭击鼻腔。
这一篇打算从全屋网络开始，主要讲讲网络拓扑和全屋智能，前期的施工和水电后面找机会再补上。
需求先行
在开始之前，建议大家做一下需求梳理。一定要结合各自的实际情况（比如家庭成员结构、户型约束）想想装修需求是什么，没有谁比后面要住在这个家里的人更懂他们想要什么。以我们装修下来的经验，这个世界基本上是个草台班子，认真负责的人很少，能不做错就谢天谢地了。
对我们来说，家庭网络的基本要求是稳定和快速，包括 Wi-Fi 覆盖、视频下载、设备互联等。
除此之外，最大的需求莫过于智能家居了，因为我和我老婆用的都是苹果的设备，外加之前折腾过 Apple TV，所以我们想让家里的设备尽可能地接入苹果的 HomeKit。但国内 HomeKit 生态选择有限，基本上就绿米和易来两家，能选的不多，这也导致了我们的设备购买一度陷入混乱。
户型约束和水电定位
弱电方案需要在水电阶段定下来，后期再改的成本很高，弄不好还会有增项，所以这部分强烈建议要亲自参与。网口、弱电箱、路由器和插座的位置，需要逐个房间确认。我们当时就跟设计师的对了好几版水电定位。
优先考虑的是路由器的位置，个人不建议放在弱电箱。弱电箱可放光猫和交换机，三个原因：
- 散热：弱电箱通常藏在柜子或墙体里，通风条件不好，而路由器又是散热大户
- 信号：弱电箱靠近入户点，不一定在房屋中心
- 扩展：NAS、电脑、网关等固定设备最好走有线，路由器太远会增加布线难度
我家的弱电箱就在进门鞋柜后面，通风条件基本没有，而且我也不想每次要弄路由器都得打开鞋柜然后拿出一排排的鞋子。所以我选择了书桌旁边的柜子，这里更靠近屋子中心，虽然还在柜子里，但有足够的空间做散热方案（后面会提到），另外这里也放了 NAS 和小主机，直连方便。这里特别注意，一定要留回程网线回到弱电箱，也就是说，主路由的地方至少要布两根网线。

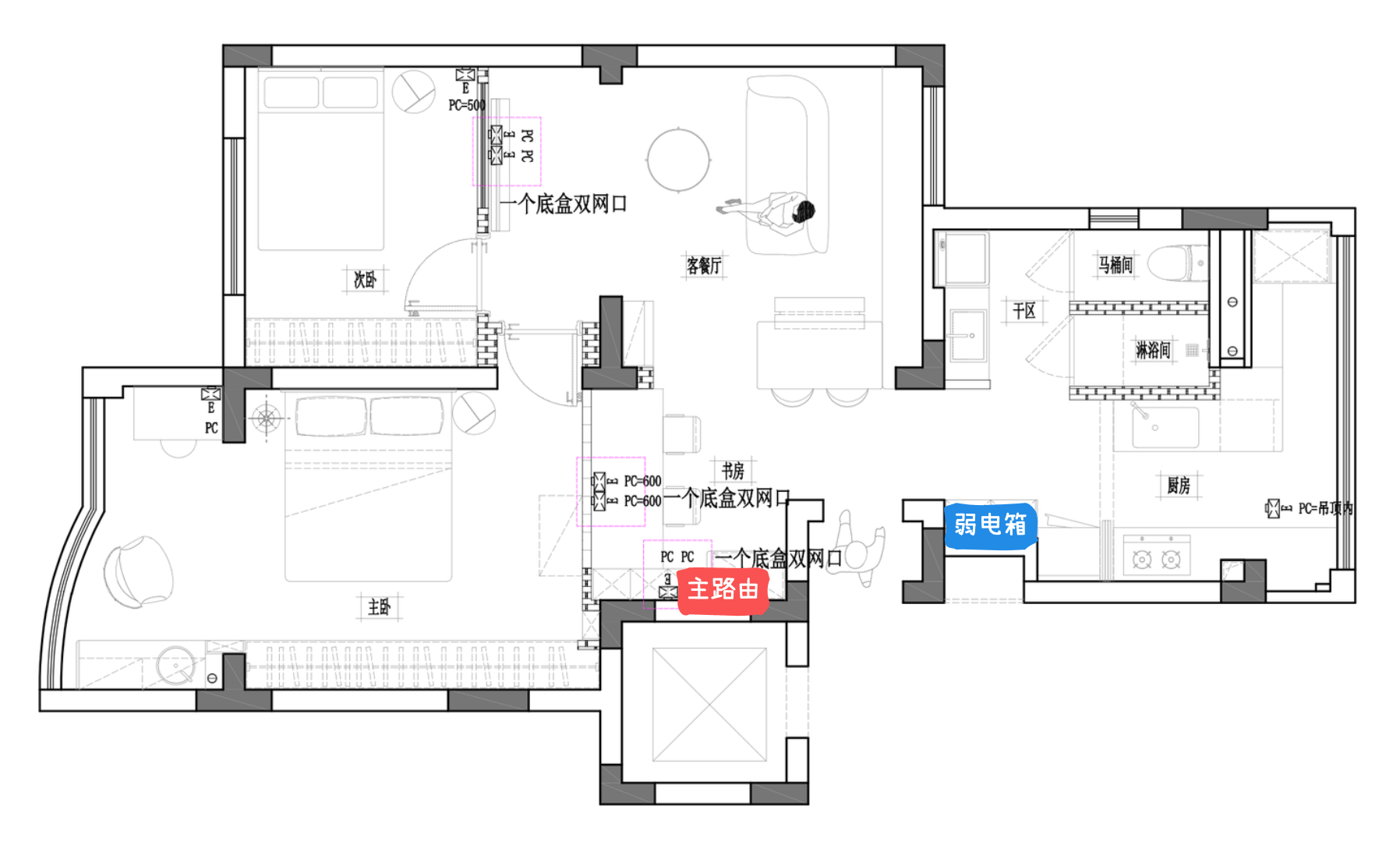

下图是我家弱电箱和路由器位置（左边为南向）：
建议大家水电定位先定主路由位置，再在户型图上标出设备，反推网口、电源和线路，可以参考以下几点做设计：
- 客厅和书房等设备密集的位置，多留网线和插座，并确认能回到弱电箱
- 每个房间至少一根网线，位置结合书桌、电视或未来办公的位置确定
- 吊顶、高处可留网口，同时考虑供电和检修，方便后续扩展 AP 或者智能网关
吊顶的位置我建议大家多看一眼，这里空间大不愁散热，而且信号无遮挡，关键还隐蔽不影响美观，布线也简单。我就在厨房、客厅和主卧这三个地方的吊顶里各预留了一根网线。目前就客厅的放了绿米的中枢网关，PoE 供电的一根网线就搞定。之前还想着放个副路由组 MESH，但目前来看，家里一个 Wi-Fi 就够用了。
除此之外，还有一些要注意的点：
- 所有智能开关必须单独预留零线，不与插座共用零线
- 所有开关底盒的零线可以共用
- 正常 86 底盒安装，无需额外加深
- 不需要双控布线，双控位置预留底盒内预留零火线
- 智能灯最好搭配智能开关使用
- 轨道灯、柜体灯带提前规划出检修口位置，放置变压器和控制模块
- 个人目前不推荐 FTTR，有线 MESH 够用
网络拓扑

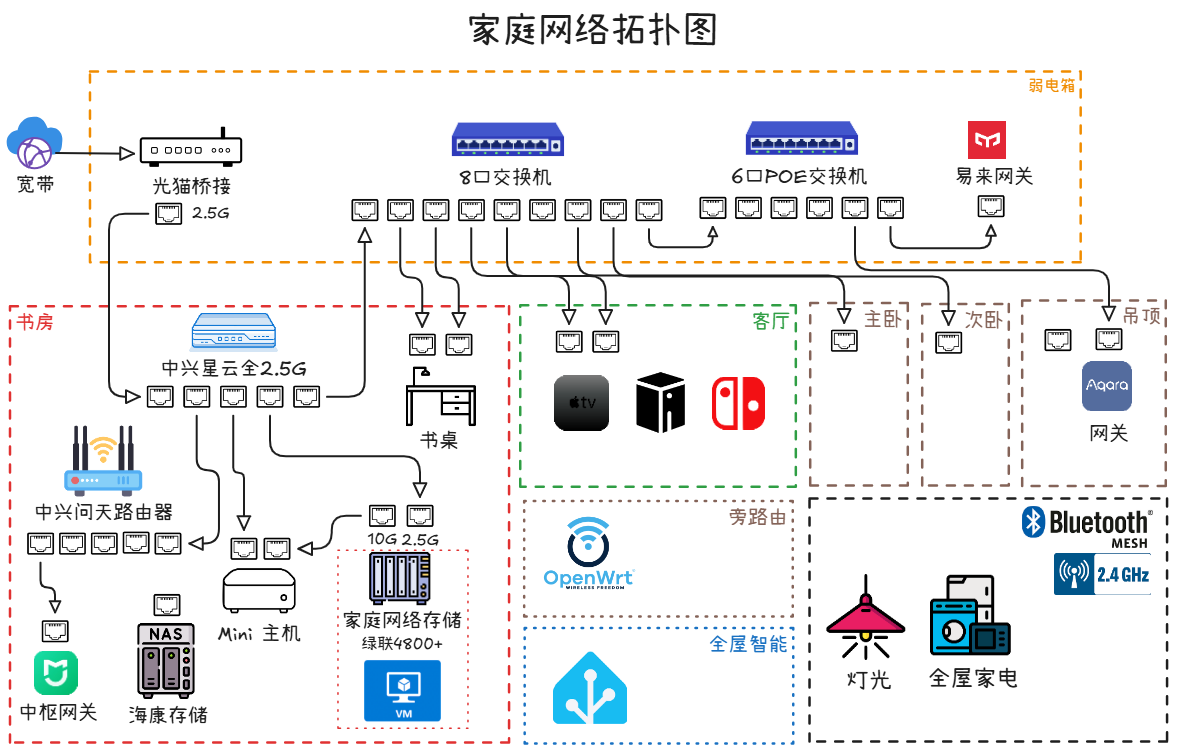

这个是我家的全屋网络拓扑图。在之前的周报中我有提到过，不过近期又更新了一部分，主要是把 Home Assistant 搭好了，三个生态终于通了。特别要提的一点，图上的虚线框并不是真实的物理房间，而是按功能划分的概念空间，结合前面的户型图看应该更清楚。
整套方案的核心是做了 双中心 布局：
- 弱电箱做汇聚中心：光猫桥接、两交换机连通各个房间
- 书房柜做数据中心：路由器 + NAS + Mini 主机 + 网关，所有高速链路也都在这
弱电箱到主路由之间有两根网线，一根光猫下联主路由，另一根主路由回程到弱电箱的 2.5G 交换机。主路由用的是中兴星云 MAX，全端口 2.5G，和副路由 BE7200 Pro+ 组有线 MESH。星云 MAX 同时下接 NAS 和电脑，电脑和 NAS 之间再通过 10G 网口直连，平时拷贝文件（影视资源等）走这条万兆链路，上网则经由星云 MAX 的 2.5G 链路。
设计上主要考虑的点：
- 同品牌双路由组 MESH。主路由负责宽带拨号、DHCP 服务，副路由负责提供 Wi-Fi，各司其职，确保各种家居设备连接稳定
- 2.5G 主干，万兆只给点对点。光猫、星云 MAX、交换机、NAS 和电脑之间的上网链路都是 2.5G，电脑和 NAS 另外通过 10G 直连，能跑满万兆的场景就那么几个，没必要全屋铺
- PoE 供电小设备。除了绿米中枢，后续扩展其他设备，一根网线同时解决数据和供电，特别适合吊顶
- 虚拟化集中，不堆小主机。OpenWrt 和 Home Assistant 都跑在 NAS 的虚拟机里，维护方便
散热方案
再说一下两个中心的散热设计。基础思路是小风扇，叠加智能温控。

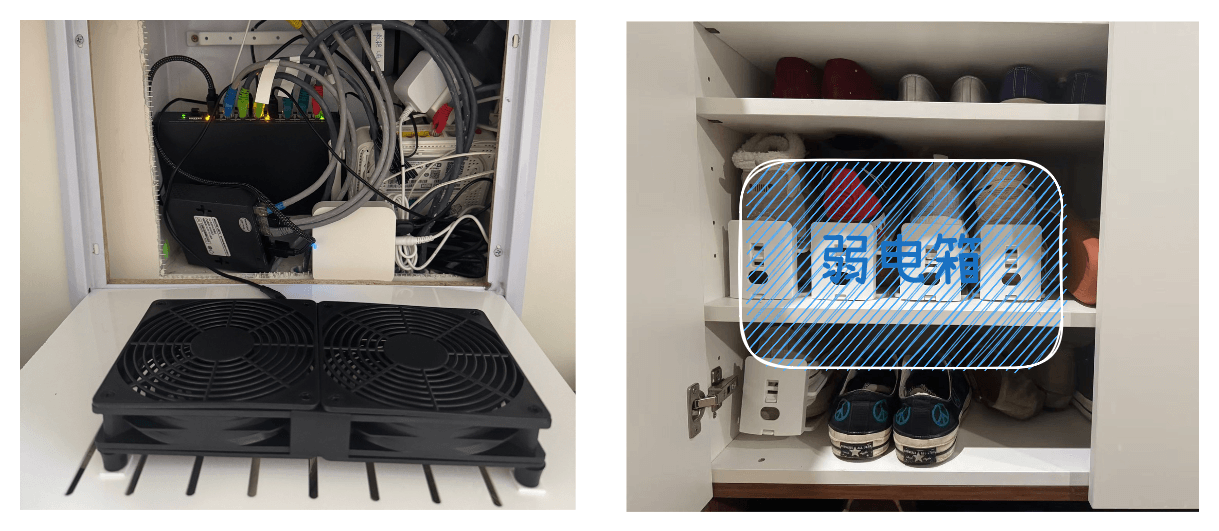

弱电箱那边，把之前的金属隔板改成了百叶挡板，增大出风口面积。同时在挡板背面装一个 USB 双风扇排热，没做过多设计。

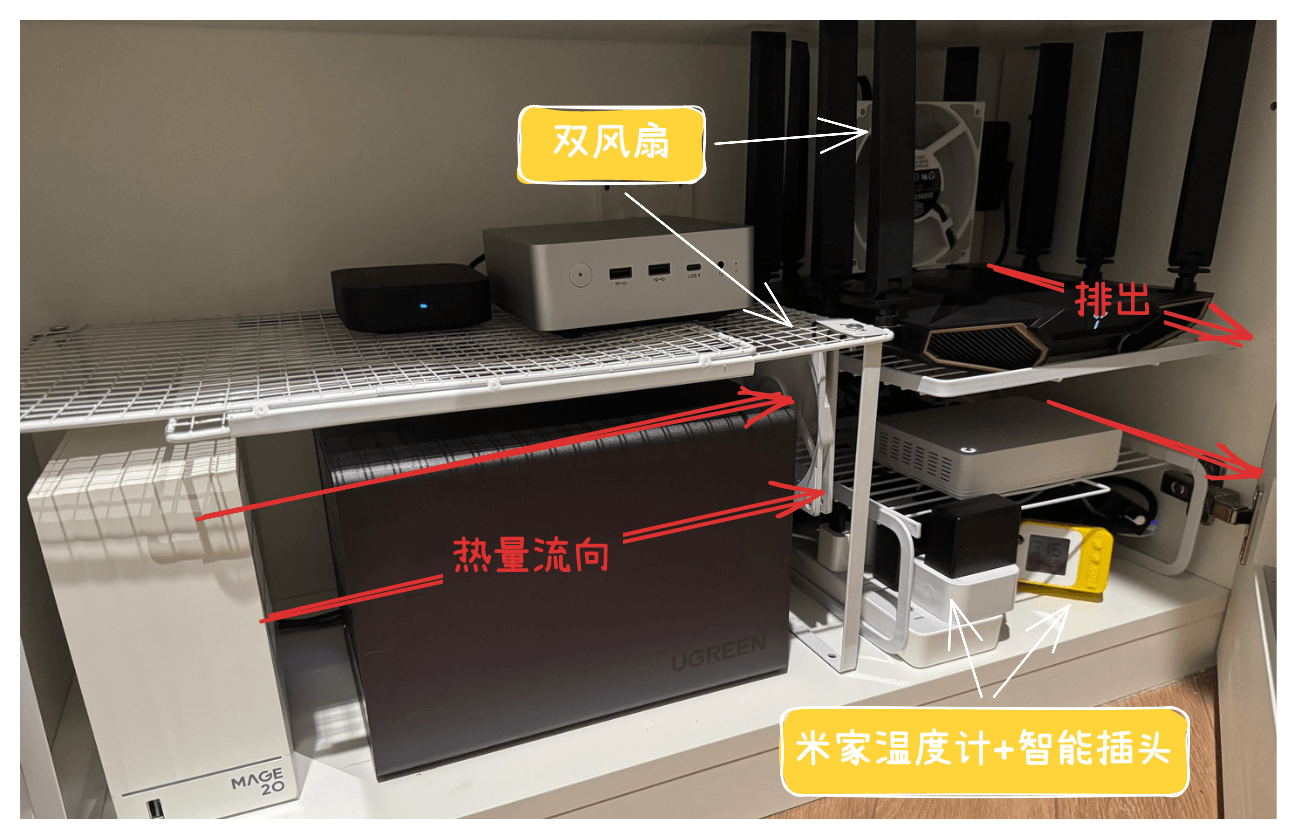

书柜这边的两个路由器确实是发热大户，做全屋定制时提前留了 4 个排气孔，再配两个 12V 机箱风扇形成对流把热量导出来。风扇接在米家插座上，配合米家温度计做智能联动，温度高于 31 度时自动开启，温度降下来再关掉。
目前用下来 Wi-Fi 表现稳定。
全屋智能
未完待续……
